ZDL6000示波记录仪

大数据分析功能

大数据分析是ZDL6000独有的分析功能，它包含了实时事件、实时分析、大数据分析、波形对比、柔性ATE系统集成等5种分析方法，可以大大节省工程师处理数据的时间，是致远电子20年软件设计经验的结晶。

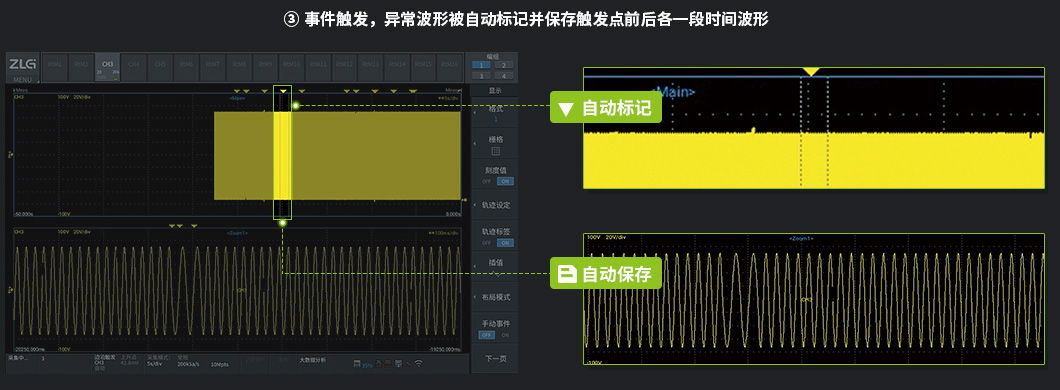

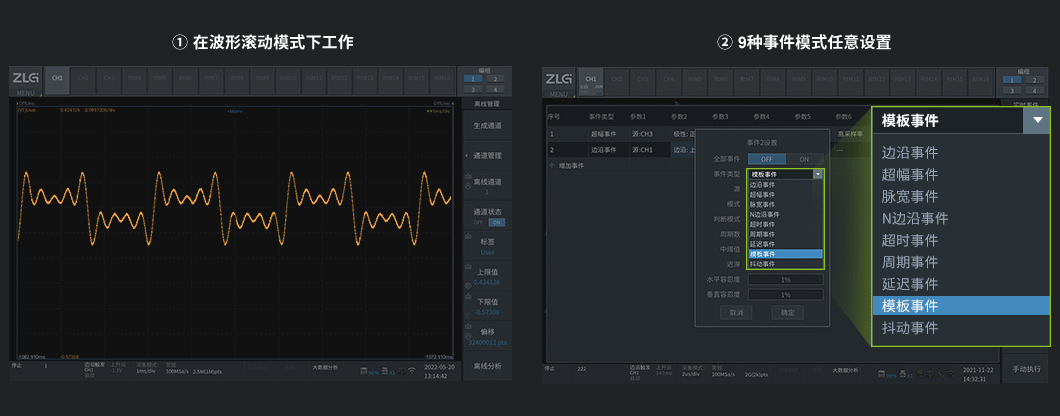

实时事件

实时事件是ZDL6000示波记录仪特别先进的功能，这是一种可以使示波记录仪运行在波形滚动模式下无死区地对波形进行实时条件判定的功能，当满足触发条件时，可对触发点前后各一段波形进行数据存储，大大节省存储空间和查找异常波形的时间。

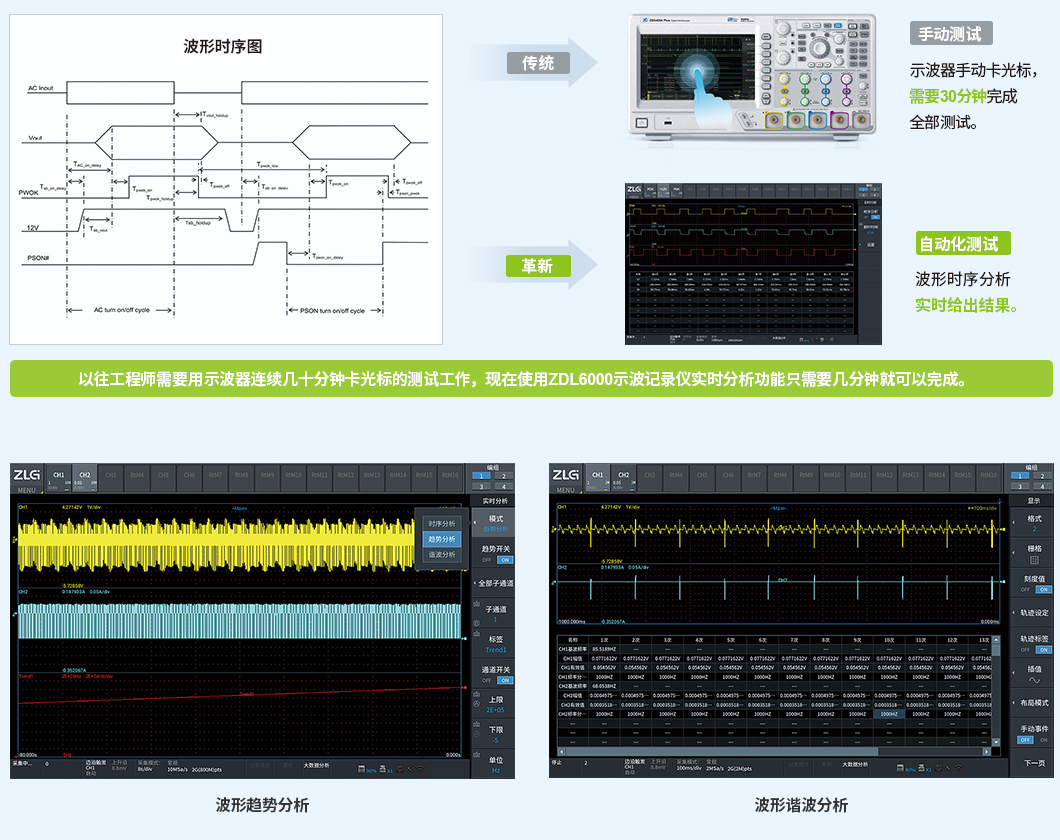

实时分析

实时分析是ZDL6000示波记录仪特别智能的功能，它可以在滚动模式下实时对屏幕中的波形进行分析运算，它可以帮助用户在长时间的重复性测试中，以自动化的机器测试代替重复性的人工测试，大大提高了测试效率。实时分析功能包含了波形时序分析、波形趋势分析以及波形谐波分析。

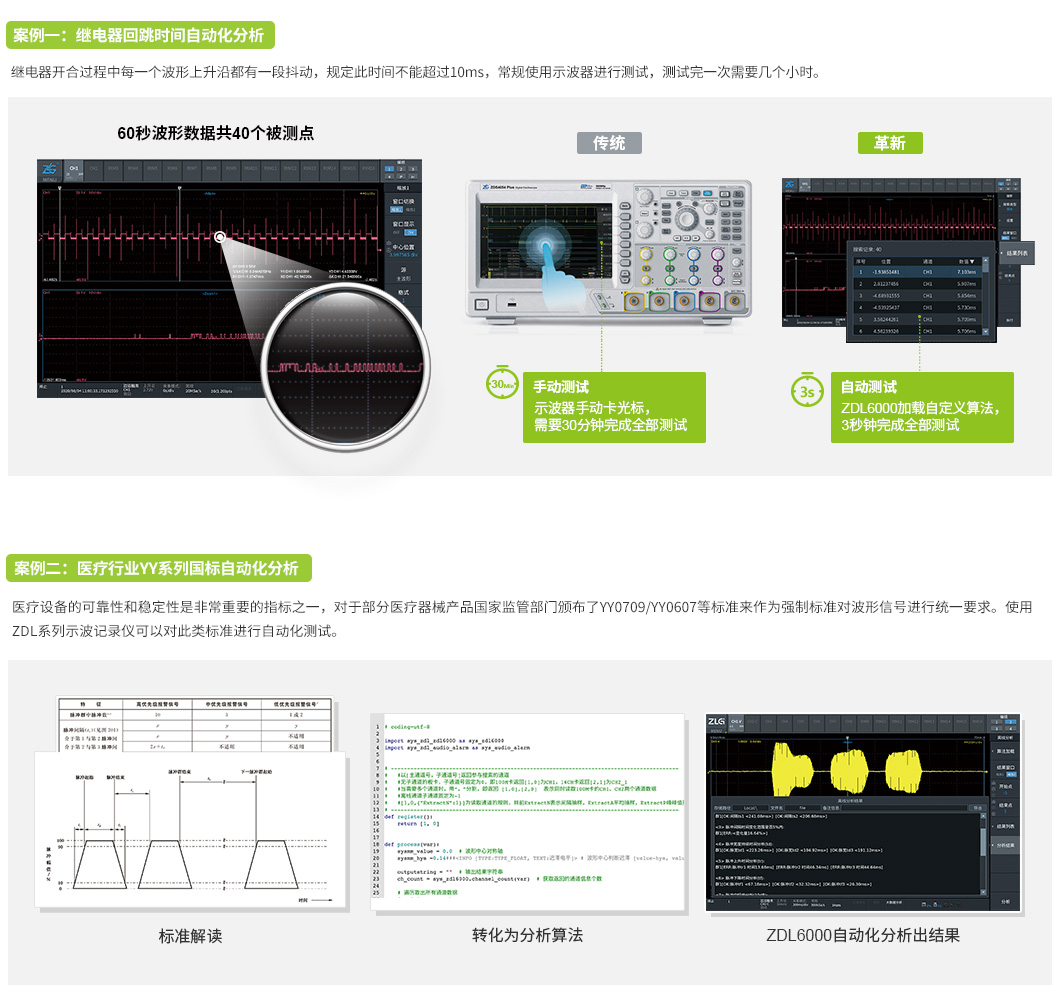

大数据分析

大数据分析是ZDL6000示波记录仪特别灵活的功能，他打破了传统仪器在设计时只保有固定的分析方法和触发方案，大数据分析允许用户加载自定义的分析算法，尤其是面对固定的测试标准（典型如国标测试、IEC标准等）或者有规律的测试方法时，它将可以大大提高数据分析的效率。

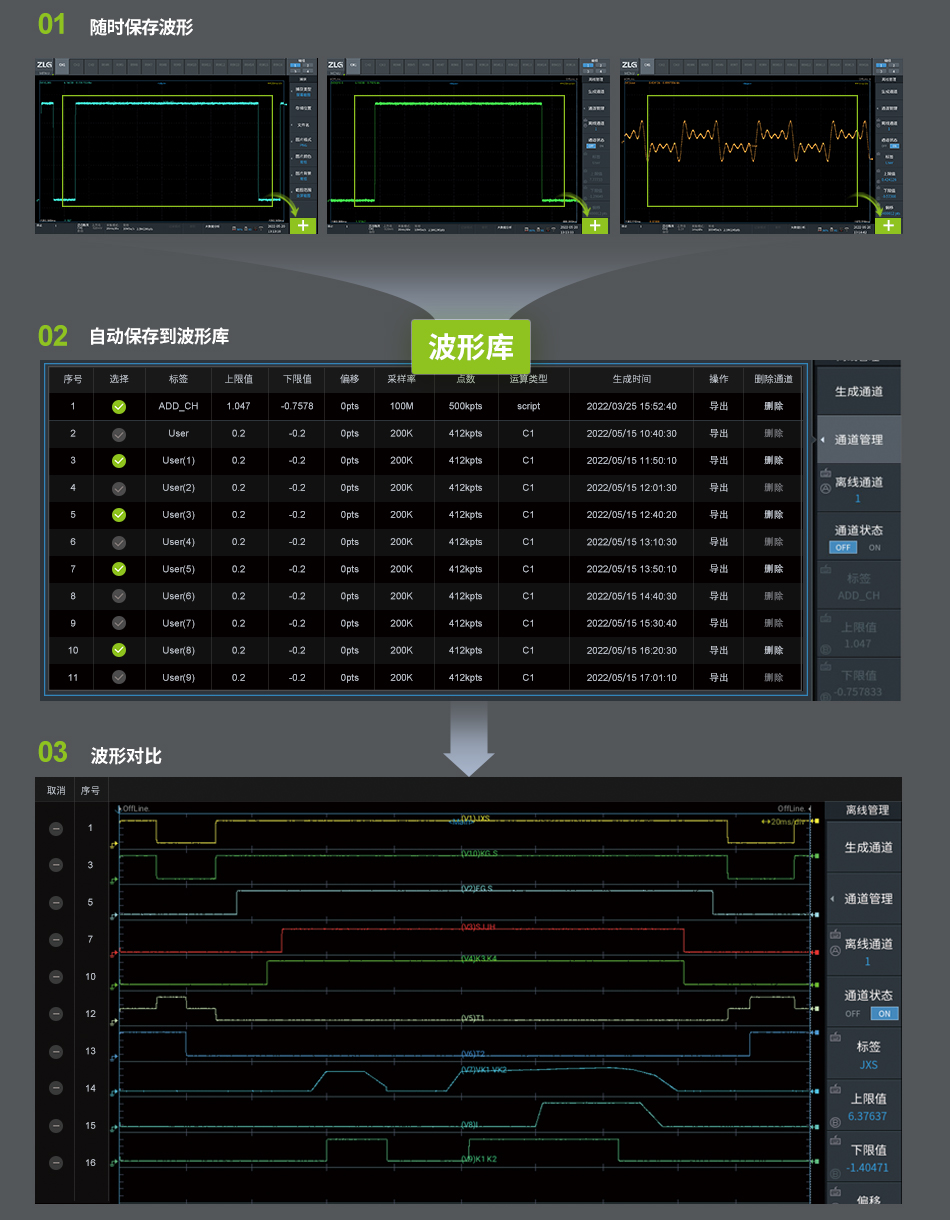

波形对比

波形对比功能是ZDL6000示波记录仪特别具有创意的功能。它允许用户随时随地的保存屏幕中的波形到波形对比库，用户可以方便的将所有保存的波形进行对比分析，观察波形走势以及差异化。

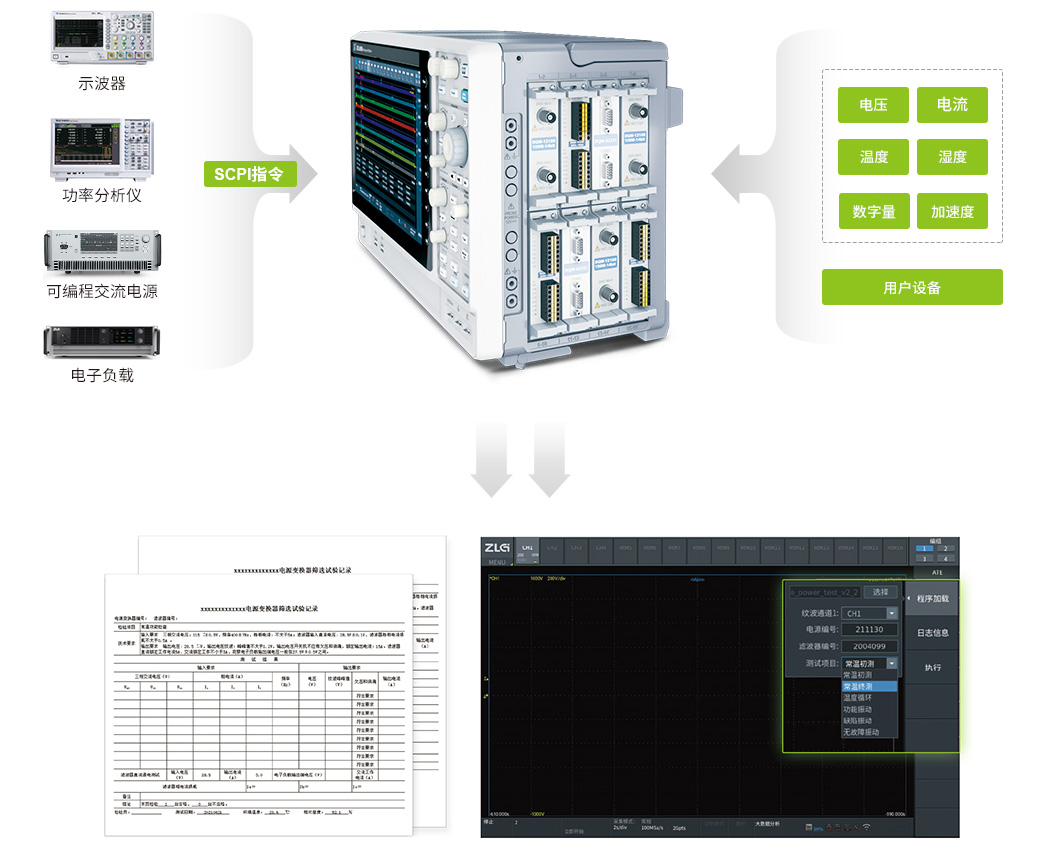

柔性ATE系统集成

柔性ATE系统集成是ZDL6000示波记录仪特别大胆的功能。传统的ATE系统和被测设备绑定，更换被测产品之后，原ATE系统中的设备和上位机软件难以再次复用，柔性ATE系统集成则灵活、多样、复用度高，我们正将一台ZDL6000示波记录仪改造成一套完整的测试系统大脑。

高级分析功能

高级分析功能是工程师特别常用的分析手段之一，它包含了波形实时运算、波形功率运算、用户自定义运算、历史搜索等高级分析方法，在电力电子、电源、汽车电子等领域非常适用。

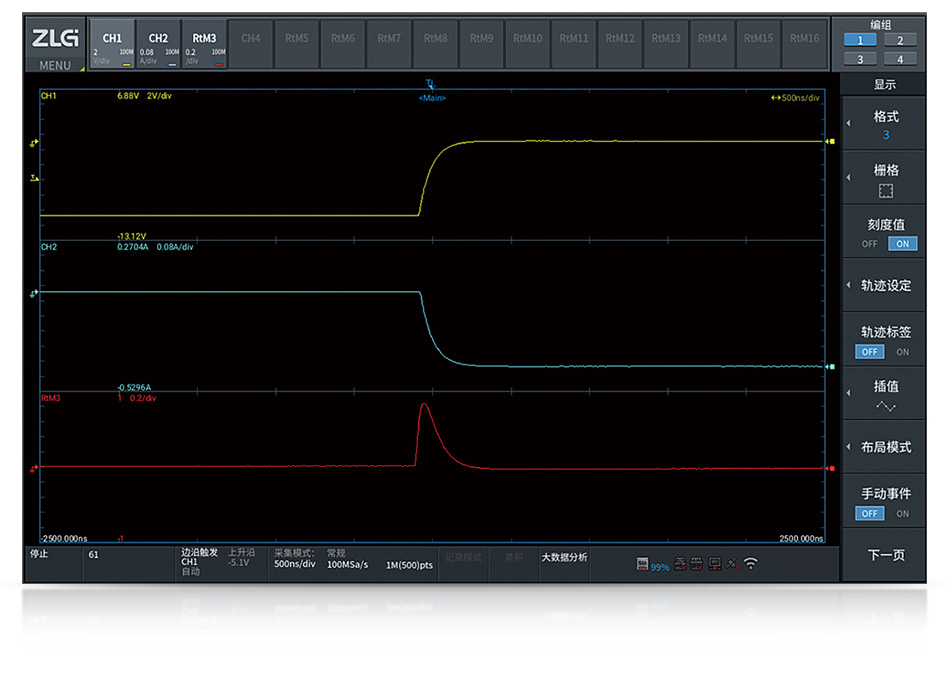

波形实时运算

波形运算的实时性可直接体现产品的性能，ZDL6000和ZDL5000在100M采样率下的波形运算速度小于100微秒，非常适用于高速计算场合，如无线充电的功率运算、电感、电容的功耗运算等。

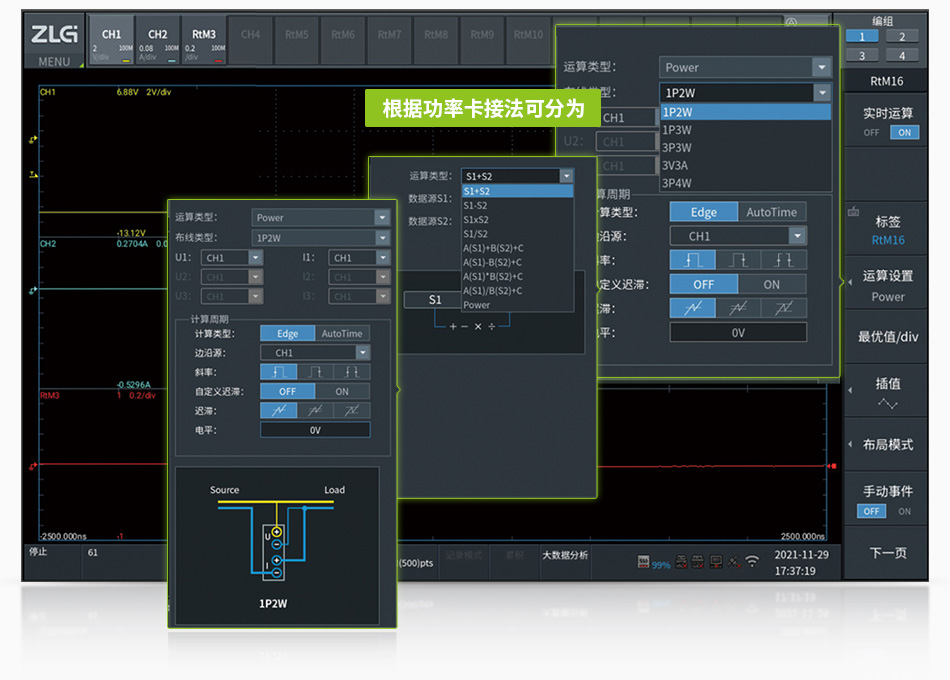

波形功率运算

在三相三线制和三相四线制的功率测试系统中，如果要实时得到各相的电压、电流、功率值可使用功率测量功能。ZDL6000和ZDL5000最多可以在两个虚拟通道上完成两组3 相电的功率测试。

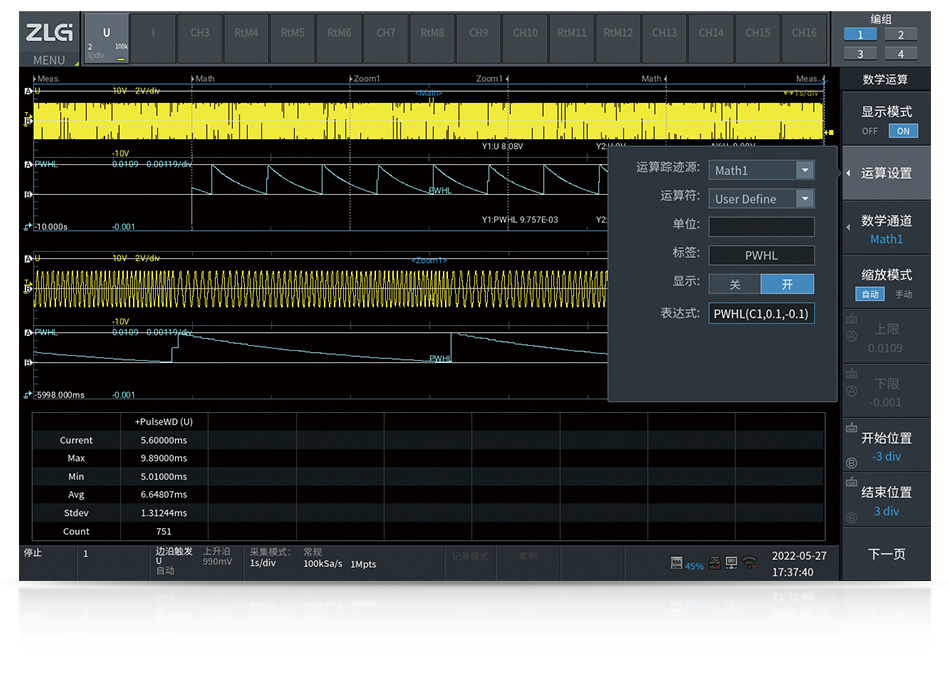

用户自定义运算

ZDL6000和ZDL5000示波记录仪允许用户通过自定义公式对屏幕中的波形进行数学运算，数学运算的结果将以波形方式进行呈现，用户还可以对数学运算的波形进行二次分析。

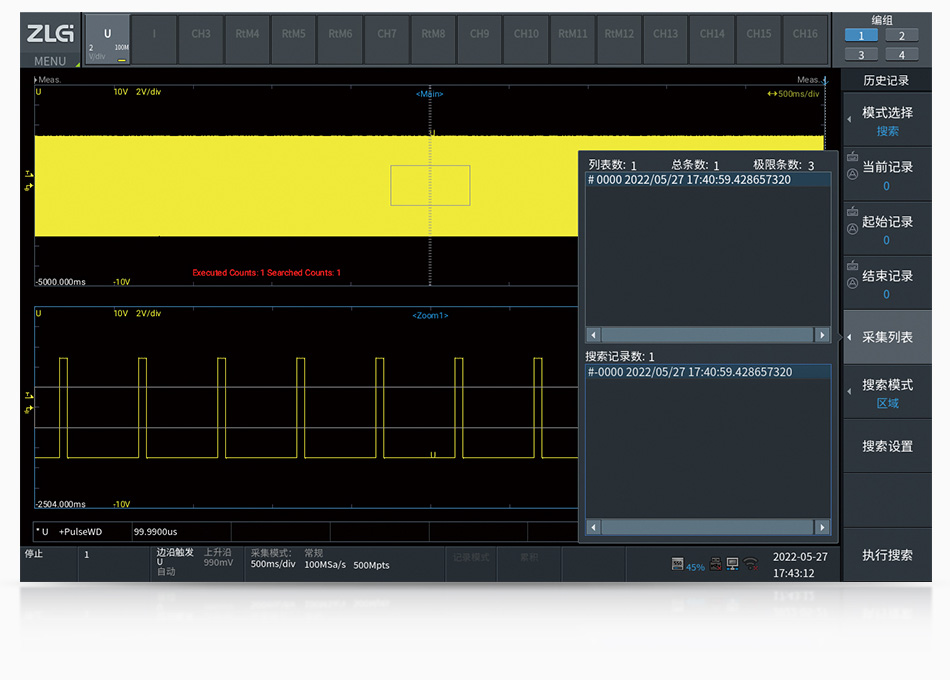

历史搜索

ZDL6000和ZDL5000示波记录仪客户不仅可以保存历史5000屏的数据，还可以针对5000屏的数据进行历史搜索，用户可以快速定位异常信号。

高灵活性的设计保障

ZDL系列示波记录仪从设计上将主机与子卡分开，主机包含了大规模的FPGA与DSP处理器，能快速处理数据并交由X86主机进行人机交互。而子卡只需要采集数据，通过这样的架构，随着更多类型的采集卡加入，ZDL系列示波记录仪将成为更全面的组合仪器。

ZDL6000的记录能力

ZDL6000示波记录仪能在示波模式和记录模式下分别进行数据记录，在选用2T固态硬盘时，即使在200KS/s采样率下，ZDL6000依然能高能保存5天波形数据。

备注：在选用1T/500G/256G固态硬盘时，记录时间等比例减少。
